PSPI Мономерный фоточувствительный полиимид

Новые Материалы

PSPI Monomer CHPS CAS 30817-90-4.jpg

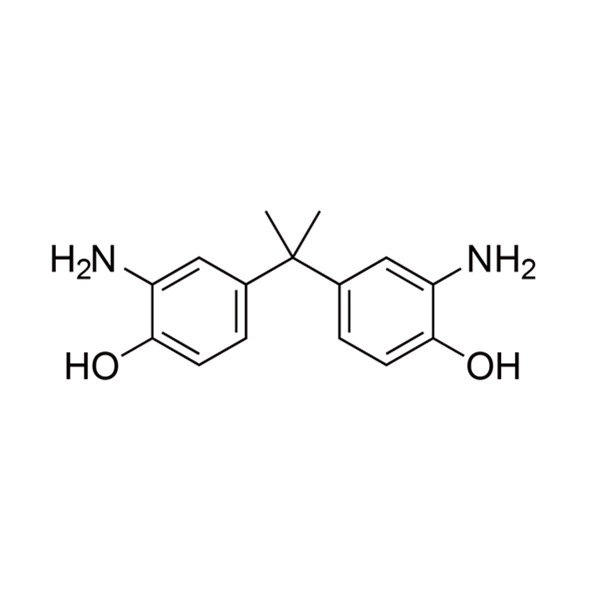

PSPI Monomer BAP CAS 1220-78-6.jpg

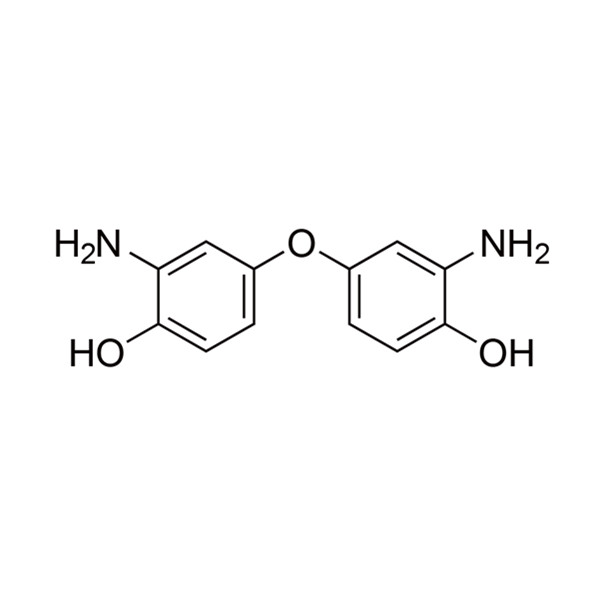

PSPI Monomer OBAP CAS 6423-17-2.jpg

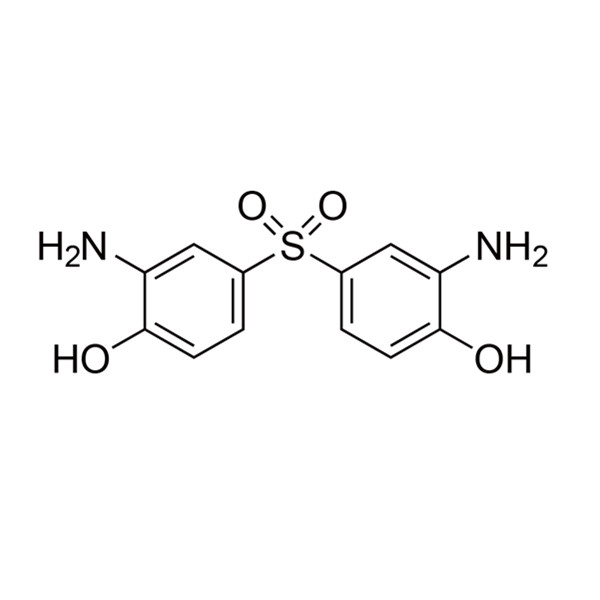

PSPI Monomer BAHS CAS 7545-50-8.jpg

PSPI Мономерный фоточувствительный полиимид

BAHS

7545-50-8

BAP

 1220-78-6

CHPS

30817-90-4

OBAP

6423-17-2

Мономер PSPI - это специализированное соединение, используемое для производства фоточувствительного полиимида (PSPI). Эти материалы широко используются в передовой электронике и микроэлектронике благодаря их превосходной термической стабильности, механическим свойствам и возможностям фотопечати. PSPI особенно ценен в таких областях, как пассивирующие слои, диэлектрические слои и буферные покрытия в полупроводниковой промышленности.

    Отправить Запрос
    Деталь Продукта

    Особенности и преимущества

    1. **Термическая стабильность**: Мономер PSPI способствует высокой термической стабильности получаемой полиимидной пленки, что делает ее пригодной для применения при высоких температурах.
    2. **Механическая прочность**: Мономер обеспечивает превосходные механические свойства, включая высокую прочность на разрыв и гибкость.
    3. **Фоточувствительность**: Эти мономеры позволяют наносить на полиимид рисунок с помощью методов фотолитографии, обеспечивая точную микрообработку.
    4. **Химическая стойкость**: Материалы PSPI обладают высокой химической стойкостью, что делает их долговечными в различных условиях обработки.

    Химическая информация

    - **Химическое название**: Варьируется в зависимости от конкретного используемого мономера PSPI.
    - **Молекулярная формула**: Варьируется.
    - **CAS Number**: Специфичен для конкретного мономера.

    Приложение

    1. **Производство полупроводников**: Используется в качестве пассивирующего слоя, диэлектрического слоя и буферного покрытия в интегральных схемах.
    2. **Гибкая электроника**: Благодаря своим отличным механическим свойствам используется в производстве гибких электронных устройств.
    3. **Микроэлектромеханические системы (МЭМС)**: Используется в производстве МЭМС-устройств благодаря высокой точности и долговечности.
    4. **4. Оптоэлектроника**: используется для производства оптоэлектронных компонентов, включая дисплеи и датчики.

    Этапы обработки

    1. **Нанесение покрытия**: Растворите мономер PSPI в подходящем растворителе и нанесите его на подложку, используя такие методы, как спин-покрытие.
    2. **Мягкое запекание**: Запекание покрытой подложки для удаления избытка растворителя и улучшения адгезии.
    3. **Экспонирование**: Слой PSPI экспонируется через фотомаску для переноса желаемого рисунка на материал.
    4. **Проявка**: Погрузите подложку в раствор проявителя, чтобы удалить открытые или не открытые участки в зависимости от типа используемого PSPI.
    5. **Отверждение**: Заключительный этап запекания или отверждения выполняется для полной полимеризации PSPI, что повышает его термические и механические свойства.

    Обращение и безопасность

    - **Хранение**: Мономер PSPI следует хранить в прохладном, сухом месте, вдали от прямых солнечных лучей и источников огня.
    - **ОБРАЩЕНИЕ**: При работе с мономерами следует использовать соответствующие средства защиты, такие как перчатки и защитные очки, чтобы избежать попадания на кожу и в глаза.
    - **Утилизация**: Отходы должны быть утилизированы в соответствии с местными, региональными и национальными нормами.

    В заключение

    Мономеры PSPI являются важными компонентами фоточувствительных полиимидных составов и обеспечивают термическую стабильность, механическую прочность и возможность фотопечати. Эти свойства делают их неоценимыми в передовой электронике и микроэлектронике, стимулируя инновации в полупроводниковой промышленности, гибкой электронике, МЭМС и оптоэлектронике.
